产品说明

      BBMG微电网系统是我公司自主开发并拥有完全自主知识产权的系统产品。

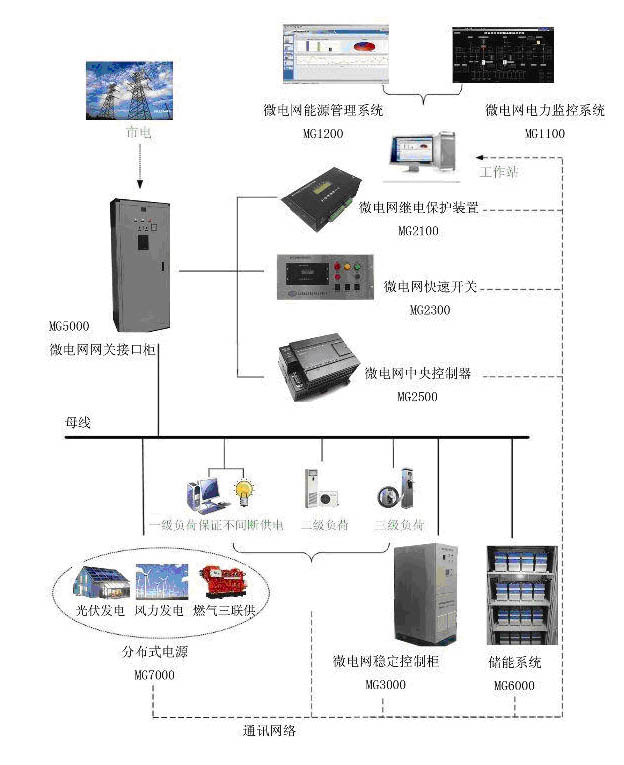

      公司在微电网领域提出了独具特色的多级微电网理论体系，形成了微电网稳定控制理论，推出了完整的具有中国特色的“三快一稳”微电网解决方案，开发了微电网三级分层稳定控制技术，研制了由“网关接口柜”、“稳定控制器”、“中央控制器”为核心设备的BBMG微电网系统成套产品，并在大型微电网示范项目中得到应用。

      BBMG微电网系统具有以下技术特点：

      即插即用、无缝切换的系统设计

      BBMG微电网系统通过先进的、系统的设计理念，实现微电网系统并网、孤网模式稳定运行，并且整个微电网系统能够无缝的进行孤网、并网运行模式切换。

      在微电网与大电网接口处设置即插即用的MG5000系列网关接口柜，实现与大电网的接口控制。

      当微电网并网转孤网运行模式时，BBMG微电网控制系统通过对微电网内部分布式电源、储能系统、用户负荷多环节的协调控制，实现微电网内部不间断供电，从而实现微电网不同运行模式的无缝切换。

      当微电网孤网转并网模式时，BBMG微电网控制系统通过对微电网进行调整，实现与大电网的同期并网，避免并网时的冲击，实现微电网的平滑接入。

      多级分层控制体系，保持系统稳定、可靠、经济运行

      BBMG微电网系统采用三级控制体系，分别实现微电网毫秒级、秒级、分钟级的稳定控制。分别应对瞬时冲击、短时功率平衡、长期经济运行问题，通过协调控制分布式电源、储能及负荷的运行状态，确保微电网系统的稳定、可靠、经济运行。

      方便灵活的交换功率控制

      在PCC点设置与公共电网调度系统接口，微电网系统可以接受公共电网调度系统下发的负荷控制曲线或调度指令，实现微电网系统与公共电网交换功率的灵活控制，为公共电网实现“负荷调度”梦想提供有效技术手段。

      快速PCC真空开关，实现快速隔离

      BBMG微电网系统在与大电网接口处配置能够快速动作的MG2300系列PCC真空开关系列。

      当大电网或微电网内部发生故障时，PCC开关能够快速动作，实现大电网和微电网的快速隔离，隔离时间不大于10毫秒。

      通过微电网与大电网的快速隔离，避免了故障时大电网与微电网的相互影响。

      同时，由于可以实现快速隔离，避免了故障时大电网的故障特征的改变，从而大电网的继电保护配置及定值的整定不受微电网接入的影响，可以维持原有配置，无需因为微电网的接入而做改变。

      高度集成的微电网网关接口柜

      BBMG微电网系统在微电网与公共电网联接处（PCC点）安装高度集成的MG5000系列微电网网关接口柜。网关接口柜内部由快速开关、微电网保护、微电网控制装置、并网控制装置等组成，完成微电网稳定控制、与公共电网的联接与隔离等功能，保证微电网的稳定运行及与大电网的平滑接口。

      在传统的变电站或配电室的基础上，将进线柜更换为微电网网关接口柜，母线上增加分布式电源、储能等设备，网关接口柜通过快速测控实现对母线上所有馈出开关、分布式电源的控制，简便快捷的实现了微电网各项功能。

     微电网网关接口柜的设计可以让用户或设计院更方便、更简单、更容易的了解和使用微电网。通过微电网网关接口柜，灵活方便的接入公共电网，实现微电网对公共电网的即插即用。

      适应孤网/并网多运行方式的微电网保护

      BBMG微电网系统为微电网各回路配置微电网专用的MG2100系列继电保护装置，实现微电网系统的故障检测与隔离。

      微电网保护装置具有孤网、并网保护模式，可根据系统指令自动实时切换，从而适应微电网孤网、并网运行方式下的不同运行状态。

      可以接受微电网控制系统的统一控制，以保证微电网的稳定可靠运行。

      一体化设计的稳定控制器

      BBMG微电网系统配置与储能系统一体化设计的MG3000系列微电网稳定控制器。

      BBMG微电网系统配置的MG3000系列微电网稳定控制器，支持四象限运行，解决微电网毫秒级系统稳定性问题。在微电网从并网转入孤网运行时，该设备可以作为微电网系统的标准源，实现微电网并网到孤网的模式切换过程中的系统稳定性。

      该设计可以实现微电网10毫秒内快速实现并网孤网模式切换，实现非故障条件下微电网模式切换不间断供电。维护微电网在孤网运行时的稳定性。
