概述

       微电网内部的电源王要由电力电子器件负责能量的转换，需要对微电网的电能质量进行全面监保证微电网系统电能质量满足相关要求。

       MG1400通过对安装在微电网系统中各回路的电能质量监测仪表进行数据收集，并进行处理分析，实现对微电网系统电能质量的监测。

功能

数据采集

       系统通过网络，连接终端电能表计采集各类数据，包括电能量、需量、瞬时量、负荷曲线、电表事件记录，电能表计事件记录等数据。系统支持各种通信协议。

这些数据包括：

       电表状态信息和事件记录;

       电能量，包括正、反向有、无功的总电量，和各时段电量;

       负荷曲线(根据电表中实际设置情况);

       瞬时量，包活电压、电流、功率、功率因数、频率等;

       失压断相记录、相序错误记录、电压合格率、电表运行状态等;

       需量及发生时间;

       电压波动与闪变和各次谐波电压合有率、各次谐波电流含有率等。

统计曲线

       针对电能质量数据，可以根据不同的时段、供电区域等，生成所有相关数据曲线。

       系统可以显示实时或者历史模拟量的曲线(包括平均值、最大值、最小值等)。当进行实时曲线显乐时，曲线按照一定周期自动刷新

       可以选择曲线进行平移、无级缩放等操作。

       曲线画面中同时显示的数量、曲线颜色、显示比例可以由用户自行定义。

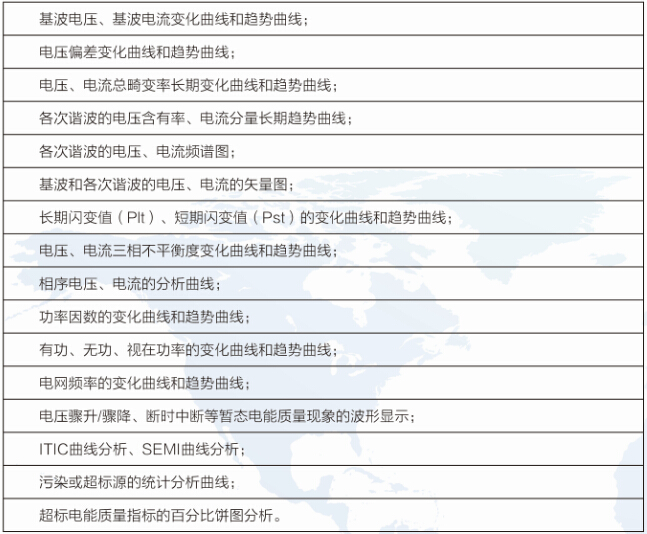

具体支持的曲线类型有：

数据统计及报表

       能够对采集的电能质晕数据，实现多种时段电能量数据的统计、分析及报表、打印等功能。具有按用户规定的不同时段、不同区域、不同类别分别统计各种计算方式的电量的功能。所有的统计、计算分析可在后台自动完成，也可人工操作完成。系统报表可导出为「XCeI格式又件。各种报表能按用户要求进行自动生成及存储。

       支持预定义报表(静态报表)和自定义报表(动态报表)。

       预定义报表格式有日报、月报、季报、年报等。各种报表的生成、打印可定时或人工进行.同时实现当数据源发生变化时自动生成报表，报表数据区中的数据项可以来自所有数据库，还可以来自本报表或其他报表中被定义过的数据项，并可以通过相应的函数运算。

       由于对报表格式要求干差万别，系统支持用户自定义报表万式。可以根据项目的具体要求，编写特定格式的报表;也可以由用户自行对报表的格式作一些修改，或完全由用户自行定义报表格式。

       可在报表上对报表数据进行{i改。由表格计算出的量.当分量改变时，计算后的量也相应改变，系统能自动重新计算相关统计数据。

       用户可根据需要对报表数据进行修改和置数。

       提供WEB报表自动化服务l各种报表可以在网上用IE直接浏览)。

 报表种类包活:

       用电量统计报表、外电源进线统计报表、电度汇总统计报表、功率因数统计报表、分时电量统计报表、日负荷统计报表、回路电量统计报表、外电源统计报表、电量原始数据报表。

       电压电流报表、电压偏差报表、电压电流各序分量报表、谐波电压合有率报表、谐波电流报表、电压总谐波畸变率报表、频率及三柜不平衡度报表、各相功率报表、功率因数报表、电压闪变报表。
