概述

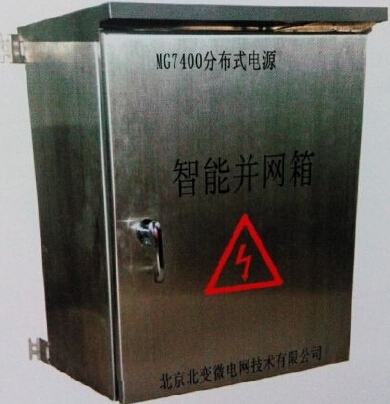

       MG7400型分布式智能并网箱，结合并网电源控制器，可以为分布式发电系统提供稳定、可靠的并网控制技术，与大电网灵活连接、快速断开，形成有机整体。在电网故障时实现快速跳闸，与大电网断开，降低对大电网质量的影响，满足用户对电能质量和供电安全的要求。

功能

       快速速断保护功能

       接口箱内配置保护装置和快速开关，在其保护范围内出现短路故障后，10ms内将分布式发电系统与大电网分离(保护动作+开关固分时问<l0ms)，使得分布式电源对于目前配电网保护做到影响最小，降低电网改造难度和改造成本。

       检失压跳闸功能

       当大电网发生故障时，检失压跳闸保护动作，将分布式电源系统隔离出大电网，防止分布式电源系统干扰大电网自动化装置动作和反送电。

       同时通过设定动作延时，实现低电压穿越功能。

       检有压延时合闸功能

       保证电网恢复正常时分布式发电系统方可并入，提高分布式发电的运行可靠性，有效防止配电设备停电检修时，用户误操作向系统反送电。

       数据采集功能

       实现对分布式电源系统的电流、电压、功率、频率等模拟量，开关刀闸位置、远方就地位置等数字量进行采集，并配置通信终端，实现采集数据的远程传输。

       遥控遥调功能

       可接收远方调度中心的遥控遥调命令，实现对接口箱内开关及分布式电源出力的控制与调节。

       电度计量功能

       接口箱配置双向计量电能表，实现并网接口处的双向电度量精确计量，点度量数据可以远程传输。

       技术特点

       具备低电压穿越功能

       通过低电压延时跳闸，当大电网电压跌落、电压暂降时，延时跳闸，保证分布式发电系统在规定的电压值之上不脱网运行。

       与大电网明显分断点

       通过配置快速开关，在并网处可形成明显的断开点，保障电力维修人员的人身安全，也避免对大电网和用电设备的损害。

       快速保护跳闸

       配置快速保护、快速开关，实现配电网和分布式发电系统的快速隔离，避免故障时配电网因接入分布式发电系统所导致的故障特征的改变，从而配电网的继电保护配置及保护定值整定不受分布式电源并网接入的影响，维持原有配置，降低并网难度和改造成本，实现“友好并网”。

       高度集成，使用方便

       将保护、开关、仪表、通信终端进行高度集成，实现分布式电源的即插即用。
